Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 4.5 г

Соединители электрические прямоугольные типа РП10 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.
технические условия -  бРО.364.025 ТУ
масса - 56 г

Соединители электрические прямоугольные типа РП10 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.
технические условия -  бРО.364.025 ТУ
масса - 19 г

Розетка кабельная левая с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
покрытие контактов - золото
масса - 68 г

Соединители электрические прямоугольные типа СНП306 (вилки для печатного монтажа, розетки для печатного монтажа и для объемного монтажа методом накрутки и пайки) предназначены для соединения электрических цепей постоянного, переменного и импульсного токов в электронно-вычислительной аппаратуре и других изделиях электронной техники специального и общепромышленного назначения. Соединители являются аналогами серий DIN41612, СНП58, СНП59, СНО63, СНО64.Вилки и розетки предназначены для соединения печатных плат с кабелем и печатных плат между собой.
технические условия - РЮМК.430420.002 ТУ
масса - 17.3 г

технические условия - Ке0.364.000 ТУ, НЩ0.364.005 ТУ

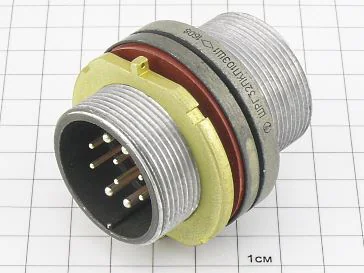

Вилка приборная герметичная с прямым патрубком для экранированного кабеляЦилиндрические низкочастотные герметичные соединители типа ШРГ, ШРГ-П для объемного монтажа резьбового сочленения, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении амплитудой до 850 В.Вилки ШРГ и переходники ШРГ-П сочленяются с розетками типа ШР.Покрытие контактов – серебро.
технические условия - АСЛР.434410.017 ТУ
масса - 106 г

Розетка кабельная прямая для кабеля РК75-4-11(12,13,15,16)Соединители типа СР, СРГ предназначены для эксплуатации в электрических цепях радиочастотных трактов с рабочим напряжением до 500В. По типу сочленения соединители разделяются на байонетные, врубные и резьбовые. Соединители с одинаковыми присоединительными размерами сочленяются между собой. Соединители изготавливают во всеклиматическом исполнении (индекс "В" по ГОСТ В 20.39.404-81, в изделиях, изготовленных по ОЮ0.364.032ТУ допускается индекс "В" не указывать ). Индекс "М" в наименовании означает модернизированное исполнение, с фиксацией, исключающее прокручивание кабеля.Диапазоны рабочих температур для соединителей:с фторопластовой изоляцией (Ф):   -60 ... +155°Сс полиэтиленовой изоляцией (П):   -60 ... +85°СПокрытие контактов - серебро (если не указано иное).
технические условия -  ВР0.364.009 ТУ
масса - 60 г

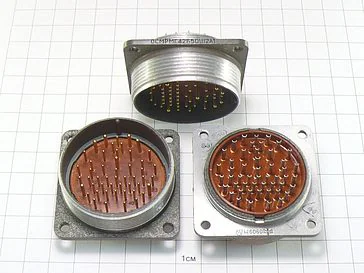

Вилка приборная герметичная без кожухаСоединители (вилки приборные герметичные) предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.   Вилки изготавливаются без патрубков или с прямыми патрубками для присоединения экранированного или неэкранированного кабеля.Вилки приборные РМГ сочленяются с кабельными розетками 2РМТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов: золото или серебро.Возможно применение эксплуатационных металлических приборных заглушек соединителей серии 2РМТ.
технические условия -  ГЕ0.364.165 ТУ, ПО.070.052
покрытие контактов - золото
маркировка - "ОСМРМГ42Б50Ш2А1"
масса - 49 г

технические условия - РЮМК.430420.060 ТУ
масса - 1.5 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 1.2 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕО.364.215 ТУ
покрытие контактов - золото
маркировка - "РРС5-50А-1В"
масса - 35 г

технические условия - НКЦС.434410.526 ТУ
масса - 1178 г

Розетка приборная врубного сочлененияСоединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки под объемный или печатный монтаж и негерметичной кабельной розетки. Для МР1-Э и МР1Н-Э предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей.
технические условия -  ГЕ0.364.184 ТУ, бР0.364.045 ТУ
покрытие контактов - золото
маркировка - "ОСМР1-30-8-В"
масса - 8 г

Соединители типа ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов с амплитудным значением напряжения до 850 В.Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - серебро (для изделий с индексом "Н" - никель)
технические условия - НКЦС.434410.111 ТУ
масса - 65 г

технические условия - РЮМК.430420.048 ТУ
масса - 1 г

Соединители электрические прямоугольные типа СНП306 (вилки для печатного монтажа, розетки для печатного монтажа и для объемного монтажа методом накрутки и пайки) предназначены для соединения электрических цепей постоянного, переменного и импульсного токов в электронно-вычислительной аппаратуре и других изделиях электронной техники специального и общепромышленного назначения. Соединители являются аналогами серий DIN41612, СНП58, СНП59, СНО63, СНО64.Вилки и розетки предназначены для соединения печатных плат с кабелем и печатных плат между собой.
технические условия - РЮМК.430420.002 ТУ
масса - 15.5 г

Соединители электрические прямоугольные типа СНП306 (вилки для печатного монтажа, розетки для печатного монтажа и для объемного монтажа методом накрутки и пайки) предназначены для соединения электрических цепей постоянного, переменного и импульсного токов в электронно-вычислительной аппаратуре и других изделиях электронной техники специального и общепромышленного назначения. Соединители являются аналогами серий DIN41612, СНП58, СНП59, СНО63, СНО64.Вилки и розетки предназначены для соединения печатных плат с кабелем и печатных плат между собой.
технические условия - РЮМК.430420.002 ТУ
масса - 16.5 г
