Соединители электрические – Страница 115

технические условия - РЮМК.430420.048 ТУ
масса - 1.8 г

технические условия - РЮМК.430420.094 ТУ
масса - 3 г

Соединители электрические прямоугольные типа СНП306 (вилки для печатного монтажа, розетки для печатного монтажа и для объемного монтажа методом накрутки и пайки) предназначены для соединения электрических цепей постоянного, переменного и импульсного токов в электронно-вычислительной аппаратуре и других изделиях электронной техники специального и общепромышленного назначения. Соединители являются аналогами серий DIN41612, СНП58, СНП59, СНО63, СНО64.Вилки и розетки предназначены для соединения печатных плат с кабелем и печатных плат между собой.
технические условия - РЮМК.430420.002 ТУ
масса - 12 г

Розетка кабельная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
функциональный аналог - 2РМД33КПЭ32Г5А1
покрытие контактов - золото
масса - 70 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ, бР0.364.045 ТУ
покрытие контактов - никель
маркировка - "ОСРРС3-19-2В"
масса - 22 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ

Розетка приборная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ, бР0.364.045 ТУ
функциональный аналог - 2РМД27БПН7Г5В1
покрытие контактов - серебро
маркировка - "ОС2РМДТ27БПН7Г5В1В"
масса - 53 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
маркировка - сокращённая "СНП268-В"
масса - 11 г

Кожух прямой открытый
технические условия - СЦНК.430451.004 ТУ
технические условия -  ЦСНК.430421.032 ТУ
покрытие корпуса - химический никель
масса - 23 г

технические условия - РЮМК.430420.060 ТУ
масса - 4 г

Соединители электрические прямоугольные типа РП14, РП14А предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.Соединители (вилки и розетки) имеют направляющие элементы-ловители:- РП14 используются для внутреннего монтажа,- РП14А (корпусные) для наружного монтажа, оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка.Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах.Контакты вилок и розеток - "плавающие".По умолчанию соединители изготавливаются в варианте 2, если не оговорено дополнительно.
технические условия -  бРО.364.024 ТУ
масса - 17 г

Соединители электрические прямоугольные типа РП10 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.
технические условия -  ГЕ0.364.004 ТУ

технические условия - РЮМК.430420.060 ТУ
масса - 5 г

Вилка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
функциональный аналог - 2РМ39КПН45Ш2А1
покрытие контактов - золото
масса - 84 г

технические условия - РЮМК.430420.097 ТУ
масса - 2.75 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 7.125 г

технические условия - РЮМК.430420.047 ТУ
масса - 2.5 г

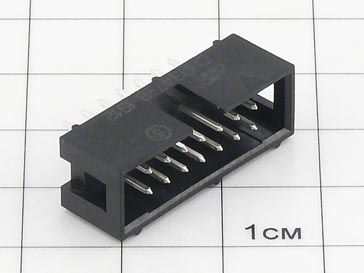

Соединители электрические прямоугольные типа СНП347 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения и используются для соединения печатных плат с плоским ленточным кабелем.Хвостовики контактов розетки предназначены для монтажа на плоский ленточный кабель методом врезания при запрессовке, хвостовики контактов вилки – для прямого и углового печатного монтажа.Соединители являются аналогами соединителей серии IDC, IDCC, BH, SCM, DS1011, DS1013, DS1016 с шагом 2.54 мм.
технические условия - РЮМК.430420.021 ТУ
масса - 3 г

Пластмассовый кожух для соединителей типа РС7Соединители типа РС предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Соединители с металлическим кожухом изготавливаются в экранированном и неэкранированном варианте.Покрытие контактов в соединителях:РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото,РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
технические условия - АШДК.434410.059 ТУ
масса - 1.9 г
