Соединители электрические – Страница 137

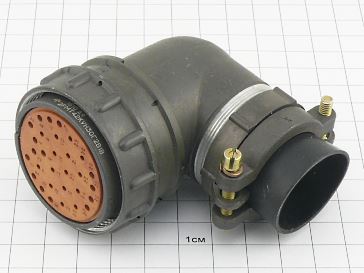

Вилка кабельная с угловым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ, бР0.364.045 ТУ
функциональный аналог - 2РМ18КУН7Ш1А1
покрытие контактов - золото
маркировка - "ОС2РМТ18КУН7Ш1А1В"
масса - 28 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия - НКЦС.434410.104 ТУ
покрытие контактов - никель
маркировка - "РРС3-19-1В"
масса - 22 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 3.5 г

Розетка приборная водонепроницаемаяВодонепроницаемые соединители типа РБН1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсных токов при напряжении до 700 В (амплитудное значение). Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - НКЦС.434410.108 ТУ
маркировка - "РБН1-12-18Г1-В-К" (пр-во Элекон)
масса - 270 г

Вилка приборная без патрубкаСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия -  ГЕ0.364.120 ТУ
масса - 45 г

Розетка кабельная резьбового сочленения под объемный монтаж с металлическим кожухомСоединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки под объемный или печатный монтаж и негерметичной кабельной розетки. Для МР1-Э и МР1Н-Э предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей.
технические условия -  ГЕ0.364.184 ТУ
покрытие контактов - серебро
масса - 6 г

Розетка кабельная без патрубкаСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ, бР0.364.045 ТУ
функциональный аналог - 2РМД36К20Г6А1
покрытие контактов - золото
маркировка - "ОС2РМДТ36К20Г6А1В"
масса - 51 г

Розетка кабельная резьбового сочленения, с кожухом, с токопроводным покрытием корпусных деталейСоединители типа РС-Э предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. К соединителям с индексом "Э" предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГА-Э, РСГ-Э, РСА-Э, РС-Э с розетками РСА-Э, РС-Э - резьбовое. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС-Э изготавливаются без кожуха или с металлическим кожухом.Покрытие контактов в соединителях:РСГА-Э, РСА-Э - золото,РСГ-Э, РС-Э - серебро.
технические условия -  АВ0.364.047 ТУ, АВ0.364.047 ТУ1, ПО.070.052
покрытие контактов - серебро
маркировка - "ОСМРС19Э"

Вилка кабельная водонепроницаемая в угловом корпусеВодонепроницаемые соединители типа РБН1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсных токов при напряжении до 700 В (амплитудное значение). Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АСЛР.434410.020 ТУ
маркировка - "РБН1-12-18Ш2-В-К" (пр-во Элекон)
масса - 360 г

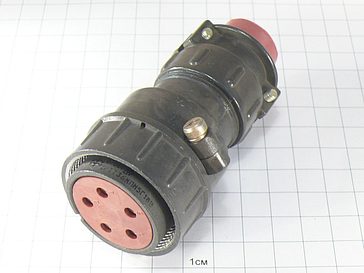

Розетка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия -  ГЕ0.364.120 ТУ
масса - 62 г

Вилка кабельная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМ14КПЭ4Ш1В1
покрытие контактов - серебро
масса - 15.5 г

Розетка приборная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД24БПЭ10Г5А1
покрытие контактов - золото
масса - 37 г

технические условия - БСАР.430420.003 ТУ

Вилка приборная герметичная
покрытие контактов - химникель
маркировка - "ОС2РМГС42Б50Ш2Е2"

Розетка приборная водонепроницаемаяВодонепроницаемые соединители типа РБН1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсных токов при напряжении до 700 В (амплитудное значение). Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - НКЦС.434410.108 ТУ
маркировка - "РБН1-3-5Г1-В-К" (пр-во Элекон)
масса - 363 г

Розетка приборная с прямым патрубком для экранированного кабеляСоединители типа ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов с амплитудным значением напряжения до 850 В.Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - серебро (для изделий с индексом "Н" - никель)
технические условия - НКЦС.434410.111 ТУ
масса - 235 г

Вилка приборная с прямым патрубком для неэкранированного кабеляСоединители типа ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов с амплитудным значением напряжения до 850 В.Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - серебро (для изделий с индексом "Н" - никель)
технические условия - НКЦС.434410.504 ТУ
масса - 185 г

Соединители прямоугольные типа СП397 для объемного и печатного монтажа предназначены для работы в электрических цепях постоянного и переменного токов при напряжении до 150 В. Корпусные детали выполнены из алюминиевого сплава с токопроводным покрытием кадмием или никелем.Соединители являются аналогами соединителей типа Micro-D, выпускаемых по MIL-DTL-83513.Сочленение соединителей - врубное с винтовой фиксацией.Диаметр контактов - 0.6 мм.Покрытие контактов - золото.
технические условия - НКЦС.434410.529 ТУ
масса - 5 г

Соединители электрические прямоугольные типа СНП333 для печатного монтажа высокой плотности на базе соединителей СНП268 экранированные и неэкранированные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 100 В (амплитудное значение) специального и общего назначения. Соединители являются аналогом серии D-SUB повышенной плотности DHR, DHS.
технические условия - РЮМК.430420.023 ТУ
масса - 28 г

Соединители электрические прямоугольные типа СНП333 для печатного монтажа высокой плотности на базе соединителей СНП268 экранированные и неэкранированные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 100 В (амплитудное значение) специального и общего назначения. Соединители являются аналогом серии D-SUB повышенной плотности DHR, DHS.
технические условия - РЮМК.430420.023 ТУ
масса - 28 г
