Соединители электрические – Страница 202

Вилка приборная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
функциональный аналог - 2РМД30БПН24Ш5А1
покрытие контактов - золото
масса - 56 г

Розетка приборнаяСоединители радиочастотные триаксиальные типа СРТ-75 предназначены для работы в диапазоне частот от 0.5 МГц до 1.5 МГц в мультиплексной линии информационного обмена.Сочленение соединителей врубное или байонетное. Соединители врубного сочленения состоят из кабельной вилки и кабельной розетки, байонетного сочленения из кабельной вилки и приборной или приборно-кабельной розетки. Заделка экрана - пайкой для врубного сочленения и методом зажима между наконечником и втулкой для байонетного сочленения.Покрытие контактов - золото.Покрытие корпусных деталей - никель.
технические условия - ЦСНК.430421.009 ТУ
масса - 9 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 1 г

Вилка приборная резьбового сочленения, без кожуха, с токопроводным покрытием корпусаСоединители типа РС-Э предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. К соединителям с индексом "Э" предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГА-Э, РСГ-Э, РСА-Э, РС-Э с розетками РСА-Э, РС-Э - резьбовое. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС-Э изготавливаются без кожуха или с металлическим кожухом.Покрытие контактов в соединителях:РСГА-Э, РСА-Э - золото,РСГ-Э, РС-Э - серебро.
технические условия -  АВ0.364.047 ТУ, АВ0.364.047 ТУ1, ПО.070.052
покрытие контактов - золото
маркировка - "ОСМРС4АЭ"
масса - 2.5 г

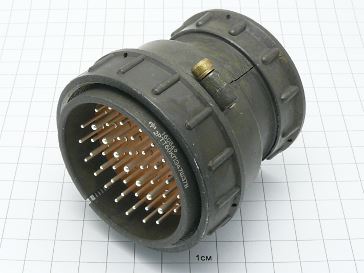

Вилка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АШДК.434410.060 ТУ
масса - 153 г

технические условия - РЮМК.430420.097 ТУ
масса - 2.833 г

Розетка приборная без патрубкаСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД36Б20Г6А1
покрытие контактов - золото
масса - 46 г

Заглушка эксплуатационная приборная резьбовая, поводок - тросик с ушком
технические условия - СЦНК.430451.004 ТУ
покрытие корпуса - кадмий с оливковым хроматированием
масса - 27 г

Вилка приборная герметичная резьбового сочленения, с кожухом, с токопроводным покрытием корпусных деталейСоединители типа РС-Э предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. К соединителям с индексом "Э" предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГА-Э, РСГ-Э, РСА-Э, РС-Э с розетками РСА-Э, РС-Э - резьбовое. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС-Э изготавливаются без кожуха или с металлическим кожухом.Покрытие контактов в соединителях:РСГА-Э, РСА-Э - золото,РСГ-Э, РС-Э - серебро.
технические условия - АШДК.434410.059 ТУ
покрытие контактов - серебро
масса - 5.5 г

Розетка приборная для установки с внутренней стороны прибораСоединители радиочастотные триаксиальные негерметичные типа СРТ-75-439(...-458) предназначены для работы в диапазоне частот до 2 МГц в мультиплексной линии информационного обмена по ГОСТ Р 52070-2003. Являются аналогом миниатюрных триаксиальных соединителей Trompeter серии 450.Соединители состоят из вилки и розетки кабельной, приборной и приборно-кабельной. Сочленение соединителей резьбовое или байонетное с четырьмя вариантами поляризации.Покрытие контактов - золото, под обжимку, пайку (приборных частей)Покрытие корпусных деталей - никель.Заделка экрана - обжимка, пайка (приборных частей).
технические условия - ЦСНК.430421.058 ТУ

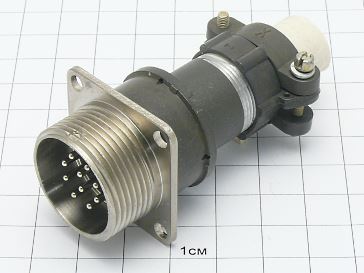

Вилка приборная герметичная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  бР0.364.103 ТУ
масса - 89 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия - НКЦС.434410.104 ТУ
покрытие контактов - никель
маркировка - "РРС3-50-2В"
масса - 39 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия - НКЦС.434410.104 ТУ
покрытие контактов - никель
масса - 40 г

Розетка кабельная с угловым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
функциональный аналог - 2РМ24КУН19Г1А1
покрытие контактов - золото
масса - 52 г

Розетка кабельная водонепроницаемая в прямом корпусеВодонепроницаемые соединители типа РБН1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсных токов при напряжении до 700 В (амплитудное значение). Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АСЛР.434410.020 ТУ
маркировка - "РБН1-6-26Г4-В-К" (пр-во Элекон)
масса - 667 г

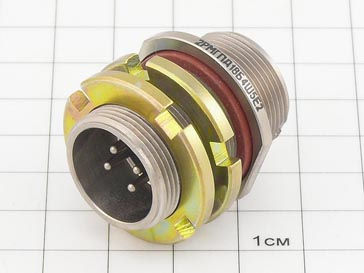

Соединители (вилки герметичные двухсторонние) типа 2РМГП, 2РМГПД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Вилки 2РМГП сочленяются с розетками типа 2РМТ, вилки 2РМГПД - с розетками 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  бР0.364.103 ТУ
масса - 77.5 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 1 г

технические условия - РЮМК.430420.041 ТУ
масса - 1 г

Розетка приборная врубного сочленения с кожухомСоединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки под объемный или печатный монтаж и негерметичной кабельной розетки. Для МР1-Э и МР1Н-Э предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей.
технические условия -  ГЕ0.364.184 ТУ
покрытие контактов - золото
масса - 12 г

Вилка кабельная с прямым патрубком для экранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия -  ГЕ0.364.120 ТУ, ПО.070.052
масса - 250 г
