Соединители электрические – Страница 219

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 1 г

технические условия - РЮМК.430420.060 ТУ
масса - 1.7 г

Вилка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия -  ГЕ0.364.120 ТУ
масса - 212 г

Вилка кабельная с угловым патрубком для неэкранированного кабеляСоединители типа ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов с амплитудным значением напряжения до 850 В.Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - серебро (для изделий с индексом "Н" - никель)
технические условия - НКЦС.434410.504 ТУ
масса - 303 г

Розетка кабельнаяСоединители радиочастотные триаксиальные типа СРТ-75 предназначены для работы в диапазоне частот от 0.5 МГц до 1.5 МГц в мультиплексной линии информационного обмена.Сочленение соединителей врубное или байонетное. Соединители врубного сочленения состоят из кабельной вилки и кабельной розетки, байонетного сочленения из кабельной вилки и приборной или приборно-кабельной розетки. Заделка экрана - пайкой для врубного сочленения и методом зажима между наконечником и втулкой для байонетного сочленения.Покрытие контактов - золото.Покрытие корпусных деталей - никель.
технические условия - ЦСНК.430421.009 ТУ

Соединители электрические прямоугольные типа СНП333 для печатного монтажа высокой плотности на базе соединителей СНП268 экранированные и неэкранированные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 100 В (амплитудное значение) специального и общего назначения. Соединители являются аналогом серии D-SUB повышенной плотности DHR, DHS.
технические условия - РЮМК.430420.023 ТУ
масса - 40 г

Соединители электрические прямоугольные типа СНП333 для печатного монтажа высокой плотности на базе соединителей СНП268 экранированные и неэкранированные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 100 В (амплитудное значение) специального и общего назначения. Соединители являются аналогом серии D-SUB повышенной плотности DHR, DHS.
технические условия - РЮМК.430420.023 ТУ
масса - 40 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ
покрытие контактов - никель
масса - 8 г

Соединители (вилки герметичные двухсторонние) типа 2РМГП, 2РМГПД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Вилки 2РМГП сочленяются с розетками типа 2РМТ, вилки 2РМГПД - с розетками 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  бР0.364.103 ТУ
масса - 58 г

Соединители (вилки герметичные двухсторонние) типа 2РМГП, 2РМГПД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Вилки 2РМГП сочленяются с розетками типа 2РМТ, вилки 2РМГПД - с розетками 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  ГЕ0.364.140 ТУ

Вилка приборная герметичная резьбового сочленения, без кожухаСоединители типа РС предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Соединители с металлическим кожухом изготавливаются в экранированном и неэкранированном варианте.Покрытие контактов в соединителях:РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото,РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
технические условия - АШДК.434410.059 ТУ
покрытие контактов - серебро
масса - 2.5 г

Переход коаксиально-полосковый прямой герметичный (вилка негерметичная)Соединители типа СР, СРГ предназначены для эксплуатации в электрических цепях радиочастотных трактов с рабочим напряжением до 500В. По типу сочленения соединители разделяются на байонетные, врубные и резьбовые. Соединители с одинаковыми присоединительными размерами сочленяются между собой. Соединители изготавливают во всеклиматическом исполнении (индекс "В" по ГОСТ В 20.39.404-81, в изделиях, изготовленных по ОЮ0.364.032ТУ допускается индекс "В" не указывать ). Индекс "М" в наименовании означает модернизированное исполнение, с фиксацией, исключающее прокручивание кабеля.Диапазоны рабочих температур для соединителей:с фторопластовой изоляцией (Ф):   -60 ... +155°Сс полиэтиленовой изоляцией (П):   -60 ... +85°СПокрытие контактов - серебро (если не указано иное).
технические условия -  ВР0.364.047 ТУ
масса - 1.5 г

Соединители типа РРН29 и РРН30 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители состоят из герметичной приборной вилки РРН29 или РРН30 и негерметичной кабельной розетки РРН29.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов. Приборные вилки изготавливаются без кожуха, кабельные розетки - с прямым или угловым кожухом или без кожуха.Количество контактов - 4.
технические условия -  ГЕ0.364.216 ТУ

Розетка приборная с винтовым фиксатором.
технические условия - НКЦС.434410.114 ТУ
масса - 27 г

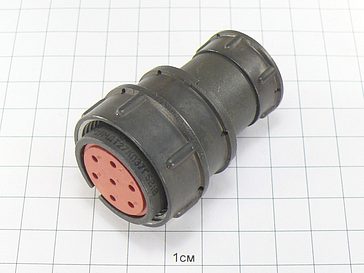

Розетка кабельная без патрубкаСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
функциональный аналог - 2РМ24К19Г1В1
покрытие контактов - серебро
масса - 26 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 28 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 33 г

Вилка приборная герметичная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  бР0.364.103 ТУ
масса - 62 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 2 г

Контакт (гнездо) диаметром 2.0 мм для соединителей типа СНЦ23, СНЦ232, СНЦ233, СНЦ235
технические условия - НКЦС.434410.112 ТУ
покрытие контактов - золото
