Соединители электрические – Страница 52

технические условия - НКЦС.434410.114 ТУ
масса - 25 г

Розетка кабельная без патрубкаСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМ33К20Г1А1
покрытие контактов - золото
масса - 42 г

технические условия -  бР0.364.048 ТУ
масса - 32 г

Вилка приборно-кабельная прямая для кабеля РК50-2-11(16)Соединители типа СР, СРГ предназначены для эксплуатации в электрических цепях радиочастотных трактов с рабочим напряжением до 500В. По типу сочленения соединители разделяются на байонетные, врубные и резьбовые. Соединители с одинаковыми присоединительными размерами сочленяются между собой. Соединители изготавливают во всеклиматическом исполнении (индекс "В" по ГОСТ В 20.39.404-81, в изделиях, изготовленных по ОЮ0.364.032ТУ допускается индекс "В" не указывать ). Индекс "М" в наименовании означает модернизированное исполнение, с фиксацией, исключающее прокручивание кабеля.Диапазоны рабочих температур для соединителей:с фторопластовой изоляцией (Ф):   -60 ... +155°Сс полиэтиленовой изоляцией (П):   -60 ... +85°СПокрытие контактов - серебро (если не указано иное).
технические условия -  ВР0.364.015 ТУ
масса - 6.5 г

Розетка кабельная резьбового сочленения, без кожухаСоединители типа РС предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Соединители с металлическим кожухом изготавливаются в экранированном и неэкранированном варианте.Покрытие контактов в соединителях:РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото,РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
технические условия - АШДК.434410.059 ТУ
покрытие контактов - серебро
масса - 6 г

Заглушка эксплуатационная приборная резьбовая, поводок - цепочка с кольцом
технические условия - СЦНК.430451.004 ТУ
технические условия -  ЦСНК.430421.032 ТУ
покрытие корпуса - химический никель
масса - 12 г

Вилка приборная резьбового сочленения, с кожухомСоединители типа РС предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Соединители с металлическим кожухом изготавливаются в экранированном и неэкранированном варианте.Покрытие контактов в соединителях:РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото,РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
технические условия -  АВ0.364.047 ТУ, бР0.364.045 ТУ
покрытие контактов - серебро
маркировка - "ОСРС50ТВ"
масса - 31 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 49 г

Вилка приборная герметичная резьбового сочленения, с кожухомСоединители типа РС предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Соединители с металлическим кожухом изготавливаются в экранированном и неэкранированном варианте.Покрытие контактов в соединителях:РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото,РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
технические условия - АШДК.434410.059 ТУ
покрытие контактов - серебро
масса - 8 г

Вилка приборная герметичная резьбового сочленения, с кожухом-2Соединители типа РС предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Соединители с металлическим кожухом изготавливаются в экранированном и неэкранированном варианте.Покрытие контактов в соединителях:РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото,РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
технические условия - АШДК.434410.059 ТУ
покрытие контактов - серебро
масса - 10.2 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия - НКЦС.434410.104 ТУ
покрытие контактов - никель
маркировка - "РРС5-19-3В"
масса - 17 г

Вилка приборная герметичная без кожухаСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  ГЕ0.364.140 ТУ
масса - 66 г

в комплекте с кожухом 01-А-120
технические условия - РЮМК.430420.027 ТУ
масса - 15 г

технические условия - РЮМК.430420.027 ТУ
масса - 13.75 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 13 г

Соединители электрические прямоугольные типа РП14, РП14А предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.Соединители (вилки и розетки) имеют направляющие элементы-ловители:- РП14 используются для внутреннего монтажа,- РП14А (корпусные) для наружного монтажа, оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка.Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах.Контакты вилок и розеток - "плавающие".По умолчанию соединители изготавливаются в варианте 2, если не оговорено дополнительно.
технические условия -  ЕСЗ.656.015 ТУ

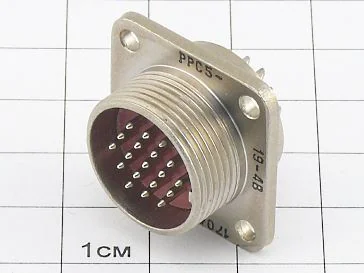

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия - НКЦС.434410.104 ТУ
покрытие контактов - никель
маркировка - "РРС5-19-4В"
масса - 17 г

Розетка кабельная с патрубком открытого типа без кожухаСоединители быстросочленяемые типа РБМ4, РБМ4Н, РБМ5 и РБМ5Н предназначены для работы в электрических цепях постоянного, переменного токов частотой до 3 МГц.Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Вилки приборные изготавливаются в герметичном или негерметичном исполнении (с индексом "Н"), розетки - в негерметичном.Соединители изготавливаются без патрубка, с патрубком открытого типа без кожуха, с патрубком закрытого типа без кожуха или с кожухом. Соединители имеют резиновый изолятор, который обеспечивает защиту монтажного пространства от воздействий окружающей среды.Сочленение вилок с розетками байонетное, поляризация корпусов - многошпоночная.Покрытие контактов в соединителях:РБМ4, РБМ4Н - золото,РБМ5, РБМ5Н - серебро.
технические условия -  ГЕ0.364.196 ТУ
масса - 116 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия - НКЦС.434410.104 ТУ
покрытие контактов - никель
маркировка - "РРС3-10-5В"
масса - 15 г

Розетка приборная без патрубкаСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АШДК.434410.060 ТУ
масса - 58 г
