Вилка кабельнаяСоединители радиочастотные триаксиальные типа СРТ-75 предназначены для работы в диапазоне частот от 0.5 МГц до 1.5 МГц в мультиплексной линии информационного обмена.Сочленение соединителей врубное или байонетное. Соединители врубного сочленения состоят из кабельной вилки и кабельной розетки, байонетного сочленения из кабельной вилки и приборной или приборно-кабельной розетки. Заделка экрана - пайкой для врубного сочленения и методом зажима между наконечником и втулкой для байонетного сочленения.Покрытие контактов - золото.Покрытие корпусных деталей - никель.
технические условия - ЦСНК.430421.037 ТУ
масса - 20 г

Вилка кабельнаяСоединители радиочастотные триаксиальные типа СРТ-75 предназначены для работы в диапазоне частот от 0.5 МГц до 1.5 МГц в мультиплексной линии информационного обмена.Сочленение соединителей врубное или байонетное. Соединители врубного сочленения состоят из кабельной вилки и кабельной розетки, байонетного сочленения из кабельной вилки и приборной или приборно-кабельной розетки. Заделка экрана - пайкой для врубного сочленения и методом зажима между наконечником и втулкой для байонетного сочленения.Покрытие контактов - золото.Покрытие корпусных деталей - никель.
технические условия - ЦСНК.430421.037 ТУ
масса - 20 г

технические условия - ЦСНК.430421.043 ТУ
масса - 21 г

Розетка приборная с прямым патрубком для неэкранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия -  ГЕ0.364.120 ТУ
масса - 336 г

технические условия - СЦНК.434410.030 ТУ
масса - 20.5 г

Соединители (вилки герметичные двухсторонние) типа 2РМГП, 2РМГПД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Вилки 2РМГП сочленяются с розетками типа 2РМТ, вилки 2РМГПД - с розетками 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  ГЕ0.364.140 ТУ
масса - 120 г

Вилка приборная герметичная резьбового сочленения с кожухомСоединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки под объемный или печатный монтаж и негерметичной кабельной розетки. Для МР1-Э и МР1Н-Э предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей.
технические условия -  ГЕ0.364.184 ТУ
покрытие контактов - золото
масса - 20 г

Вилка кабельнаяСоединители радиочастотные триаксиальные типа СРТ-75 предназначены для работы в диапазоне частот от 0.5 МГц до 1.5 МГц в мультиплексной линии информационного обмена.Сочленение соединителей врубное или байонетное. Соединители врубного сочленения состоят из кабельной вилки и кабельной розетки, байонетного сочленения из кабельной вилки и приборной или приборно-кабельной розетки. Заделка экрана - пайкой для врубного сочленения и методом зажима между наконечником и втулкой для байонетного сочленения.Покрытие контактов - золото.Покрытие корпусных деталей - никель.
технические условия - ЦСНК.430421.037 ТУ
масса - 14 г

Вилка приборная герметичная без патрубка
технические условия - АСЛР.434410.017 ТУ
масса - 116 г

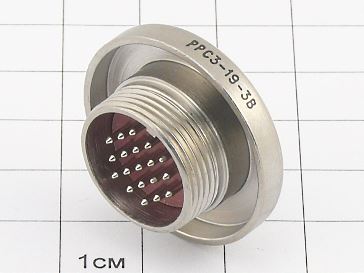

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕО.364.215 ТУ
покрытие контактов - золото
маркировка - "РРС5-32А-4В"
масса - 24 г

Вилка приборная герметичная резьбового сочленения с кожухомСоединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки под объемный или печатный монтаж и негерметичной кабельной розетки. Для МР1-Э и МР1Н-Э предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей.
технические условия -  ГЕ0.364.184 ТУ, бР0.364.045 ТУ
покрытие контактов - серебро
маркировка - "ОСМР1-76-1-В"

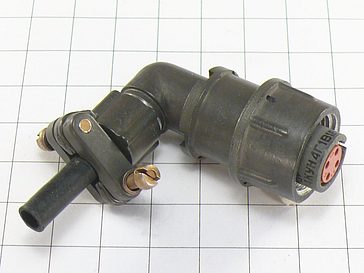

Розетка кабельная с угловым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ, бР0.364.045 ТУ
функциональный аналог - 2РМД27КУН19Г5А1
покрытие контактов - золото
маркировка - "ОС2РМДТ27КУН19Г5А1В"
масса - 59 г

Вилка приборная герметичная без кожухаСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  ГЕ0.364.140 ТУ, бР0.364.045 ТУ
масса - 28 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 5.125 г

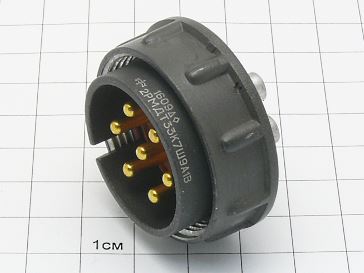

Вилка приборная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМ39БПН45Ш2А1
покрытие контактов - золото
масса - 83 г

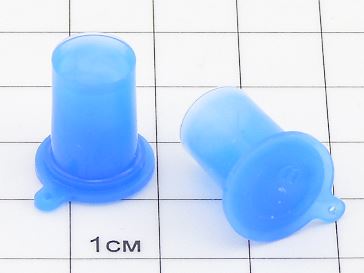

Заглушка эксплуатационная кабельная
технические условия - АШДК.434410.088 ТУ
масса - 16 г

Розетка приборно-кабельная с удлинненной хвостовой частьюСоединители радиочастотные триаксиальные типа СРТ-75 предназначены для работы в диапазоне частот от 0.5 МГц до 1.5 МГц в мультиплексной линии информационного обмена.Сочленение соединителей врубное или байонетное. Соединители врубного сочленения состоят из кабельной вилки и кабельной розетки, байонетного сочленения из кабельной вилки и приборной или приборно-кабельной розетки. Заделка экрана - пайкой для врубного сочленения и методом зажима между наконечником и втулкой для байонетного сочленения.Покрытие контактов - золото.Покрытие корпусных деталей - никель.
технические условия - ЦСНК.430421.037 ТУ
масса - 21 г

Вилка приборная герметичная резьбового сочлененияСоединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки под объемный или печатный монтаж и негерметичной кабельной розетки. Для МР1-Э и МР1Н-Э предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей.
технические условия -  ГЕ0.364.184 ТУ, ГЕ0.364.184 ТУ1
покрытие контактов - серебро
