Соединители электрические – Страница 75

Вилка приборная без патрубкаСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АШДК.434410.060 ТУ
масса - 27 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 18 г

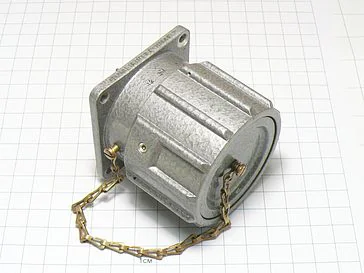

Розетка приборная водонепроницаемаяВодонепроницаемые соединители типа РБН1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсных токов при напряжении до 700 В (амплитудное значение). Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АСЛР.434410.020 ТУ
маркировка - "РБН1-16-18Г1-В-К" (пр-во Элекон)
масса - 346 г

Розетка приборная водонепроницаемаяВодонепроницаемые соединители типа РБН1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсных токов при напряжении до 700 В (амплитудное значение). Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - НКЦС.434410.108 ТУ
маркировка - "РБН1-16-18Г1-В-К" (пр-во Элекон)
масса - 346 г

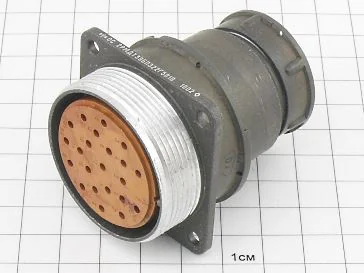

Розетка приборная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ, бР0.364.045 ТУ
функциональный аналог - 2РМД39БПЭ22Г5В1
покрытие контактов - серебро
маркировка - "ОС2РМДТ39БПЭ22Г5В1В"
масса - 81 г

Розетка приборная водонепроницаемаяВодонепроницаемые соединители типа РБН1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсных токов при напряжении до 700 В (амплитудное значение). Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - НКЦС.434410.108 ТУ
маркировка - "РБН1-5-19Г1-В-К" (пр-во Элекон)
масса - 314 г

технические условия - НКЦС.434410.111 ТУ
масса - 303 г

Заглушка для розеток РС4ТВ, РС4АТВРезьбовые заглушки Ф58.632.023 и Ф58.632.024 с наружной и внутренней резьбой сответственно, предназначены для закрытия резьбовых соединений разъемов типа РС (вилок и розеток), при хранении транспортировке и в иных условиях.Заглушки изготовлены из алюминиевого сплава с покрытием анодного оксидирования. Данное покрытие обладает хорошей коррозионной стойкостью и износоустойчивостью, а также обладает электроизоляционными свойствами. Заглушки обеспечивают защиту контактной части разъема от механических воздействий, попадания мусора, пыли и посторонних предметов.
технические условия -  Ф58.632.023
старое наименование - ЭК-РС-4
масса - 1.2 г

Вилка приборная с угловым патрубком для экранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия -  ГЕ0.364.120 ТУ
масса - 152 г

Вилка приборная герметичная с прямым патрубком для экранированного кабеляСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  ГЕ0.364.140 ТУ
масса - 56 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.011 ТУ

Соединители электрические прямоугольные типа СНП333 для печатного монтажа высокой плотности на базе соединителей СНП268 экранированные и неэкранированные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 100 В (амплитудное значение) специального и общего назначения. Соединители являются аналогом серии D-SUB повышенной плотности DHR, DHS.
технические условия - РЮМК.430420.023 ТУ
масса - 15 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ
покрытие контактов - никель
маркировка - "РРС4-50-9В"
масса - 40 г

Розетка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АШДК.434410.060 ТУ
масса - 62 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 38 г

Соединители электрические прямоугольные типа СНП347 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения и используются для соединения печатных плат с плоским ленточным кабелем.Хвостовики контактов розетки предназначены для монтажа на плоский ленточный кабель методом врезания при запрессовке, хвостовики контактов вилки – для прямого и углового печатного монтажа.Соединители являются аналогами соединителей серии IDC, IDCC, BH, SCM, DS1011, DS1013, DS1016 с шагом 2.54 мм.
технические условия - РЮМК.430420.021 ТУ
масса - 5.5 г

Розетка приборная с прямым патрубком для экранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АШДК.434410.060 ТУ
масса - 50 г

технические условия - СЦНК.434410.031 ТУ
масса - 10 г

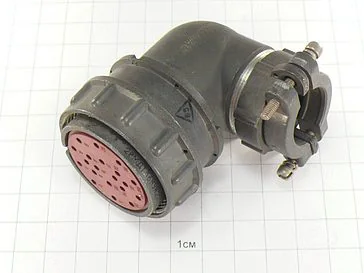

Розетка кабельная с угловым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД36КУН20Г5В1
покрытие контактов - серебро
масса - 92 г
