Соединители электрические прямоугольные типа СНП333 для печатного монтажа высокой плотности на базе соединителей СНП268 экранированные и неэкранированные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 100 В (амплитудное значение) специального и общего назначения. Соединители являются аналогом серии D-SUB повышенной плотности DHR, DHS.
технические условия - РЮМК.430420.023 ТУ
масса - 24 г

Вилка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ, бР0.364.045 ТУ
функциональный аналог - 2РМД27КПН7Ш5А1
покрытие контактов - золото
маркировка - "ОС2РМДТ27КПН7Ш5А1В"
масса - 48 г

технические условия - КРШЕ.430421.010 ТУ
масса - 5 г

Розетка кабельная левая без патрубкаСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
покрытие контактов - серебро
масса - 47 г

технические условия -  бР0.364.091 ТУ
масса - 29 г

технические условия - РЮМК.430420.060 ТУ

Соединители электрические прямоугольные типа СНП347 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения и используются для соединения печатных плат с плоским ленточным кабелем.Хвостовики контактов розетки предназначены для монтажа на плоский ленточный кабель методом врезания при запрессовке, хвостовики контактов вилки – для прямого и углового печатного монтажа.Соединители являются аналогами соединителей серии IDC, IDCC, BH, SCM, DS1011, DS1013, DS1016 с шагом 2.54 мм.
технические условия - РЮМК.430420.021 ТУ
масса - 5 г

технические условия - РЮМК.430420.020 ТУ
масса - 21 г

Вилка кабельная с прямым патрубком и гайкой для неэкранированного кабеляСоединители типа ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов с амплитудным значением напряжения до 850 В.Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - серебро (для изделий с индексом "Н" - никель)
технические условия - НКЦС.434410.111 ТУ
масса - 193 г

Полиамидная крышка чёрного цвета для защиты контактов электрических соединителей
технические условия - СТО 07505861-001-2016
старое наименование - НВР8.057.026
маркировка - "026"
масса - 5 г

технические условия - СЦНК.434410.031 ТУ
масса - 4.5 г

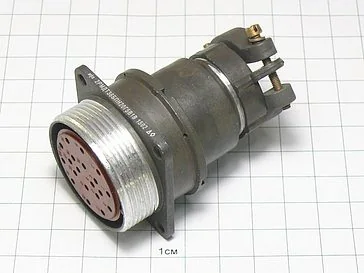

Розетка приборная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД36БПН20Г5В1
покрытие контактов - серебро
масса - 86 г

Вилка приборная герметичная без кожухаСоединители типа РРМ47, РРМ47Г предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении амплитудой до 300 В.Соединители состоят из приборной вилки и кабельной розетки. Приборная вилка изготавливается в герметичном (с индексом "Г") или негерметичном исполнении.Кабельная розетка (негерметичная) изготавливается с прямым или угловым кожухом, с замком или без замка. Сочленение соединителей резьбовое, поляризация корпусов - многошпоночная, многопозиционная. Вилки приборные сочленяются с розетками кабельными только одного варианта поляризации.Количество контактов - 102,диаметр контакта - 1 мм,покрытие контактов - золото или серебро.
технические условия - АСЛР.434410.024 ТУ
покрытие контактов - золото

Вилка приборная герметичная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  бР0.364.103 ТУ
масса - 84 г

технические условия -  бР0.364.091 ТУ
масса - 22 г

Вилка кабельная с угловым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ, бР0.364.045 ТУ
функциональный аналог - 2РМД18КУЭ4Ш5А1
покрытие контактов - золото
маркировка - "ОС2РМДТ18КУЭ4Ш5А1В"
масса - 24 г

Розетка кабельная с угловым кожухом и фиксаторомСоединители типа РРМ46, РРМ46Г предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 200 В (амплитудное значение).Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть изготавливается без кожуха, кабельная - с прямым или угловым кожухом и фиксатором. Фиксатор в сочлененном положении соединителя стопорит накидную гайку от самоотвинчивания. Допускается поставка вилок (розеток} кабельных без кожуха.Сочленение резьбовое, соединители имеют многошпоночную многопозиционную (20 вариантов) поляризацию корпусов. Вилки (розетки) приборные сочленяются с розетками (вилками) кабельными только одного варианта поляризации. Вилки приборные изготавливаются в герметичном (с индексом "Г") или негерметичном исполнении.Все соединители имеют:- количество контактов - 102,- диаметр контактов - 1 мм,- покрытие контактов - золото или серебро.
технические условия - АСЛР.434410.018 ТУ
покрытие контактов - серебро

Соединители электрические прямоугольные типа РП14, РП14А предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.Соединители (вилки и розетки) имеют направляющие элементы-ловители:- РП14 используются для внутреннего монтажа,- РП14А (корпусные) для наружного монтажа, оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка.Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах.Контакты вилок и розеток - "плавающие".По умолчанию соединители изготавливаются в варианте 2, если не оговорено дополнительно.
технические условия -  бРО.364.024 ТУ
масса - 136 г

Соединители электрические типа СНП373 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители являются аналогом серии ESQT, шаг 2.0 мм.
технические условия - РЮМК.430420.040 ТУ
масса - 4 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 39 г
