Соединители электрические – Страница 129

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 1 г

Вилка приборная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ, бР0.364.045 ТУ
функциональный аналог - 2РМД30БПН8Ш7А1
покрытие контактов - золото
маркировка - "ОС2РМДТ30БПН8Ш7А1В"
масса - 55 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 40 г

Вилка приборная герметичная резьбового сочленения, без кожуха, с токопроводным покрытием корпусаСоединители типа РС-Э предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. К соединителям с индексом "Э" предъявляются дополнительные требования к токопроводности по стыкам сопрягаемых деталей соединителей. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГА-Э, РСГ-Э, РСА-Э, РС-Э с розетками РСА-Э, РС-Э - резьбовое. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС-Э изготавливаются без кожуха или с металлическим кожухом.Покрытие контактов в соединителях:РСГА-Э, РСА-Э - золото,РСГ-Э, РС-Э - серебро.
технические условия - АШДК.434410.059 ТУ
покрытие контактов - серебро
масса - 2.5 г

Соединители электрические типа СНП373 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители являются аналогом серии ESQT, шаг 2.0 мм.
технические условия - РЮМК.430420.040 ТУ
масса - 8 г

Розетка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД27КПН19Г5В1
покрытие контактов - серебро
масса - 57 г

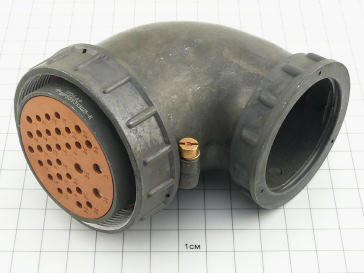

Розетка кабельная с угловым патрубком для экранированного кабеляСоединители типа ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов с амплитудным значением напряжения до 850 В.Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - серебро (для изделий с индексом "Н" - никель)
технические условия - НКЦС.434410.504 ТУ
масса - 307 г

технические условия - РЮМК.430420.050 ТУ

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 1 г

Вилка приборная герметичная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  бР0.364.103 ТУ
масса - 52 г

Розетка кабельная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
функциональный аналог - 2РМ18КПЭ7Г1А1
покрытие контактов - золото
масса - 22 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 21 г

Розетка кабельная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
функциональный аналог - 2РМ27КПЭ24Г1В1
покрытие контактов - серебро
масса - 47 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕО.364.215 ТУ
покрытие контактов - никель
маркировка - "РРС5-10-3В"
масса - 11 г

Вилка приборная герметичная без кожуха с уменьшенным размером фланца корпусаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ
покрытие контактов - никель
масса - 12 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ
покрытие контактов - никель
маркировка - "РРС3-10-3В"
масса - 15 г

Заглушка эксплуатационная приборная резьбовая, поводок - цепочка с ушком
технические условия - СЦНК.430451.004 ТУ
технические условия -  ЦСНК.430421.032 ТУ
покрытие корпуса - химический никель
масса - 13 г

Соединители электрические прямоугольные типа РП10 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.
технические условия -  бРО.364.025 ТУ
масса - 15 г

Низкочастотные прямоугольные соединители малогабаритные типа РПМ7 для межблочных и приборно-кабельных соединений предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и ипмульсного токов при амплитудном значении напряжения до 150 В и силе тока до 1 А. Применяются в вычислительной технике и системах связи.
технические условия - ОЮ0.364.043 ТУ
