Соединители электрические – Страница 130

технические условия - ЦСНК.430421.037 ТУ
масса - 0.5 г

Розетка кабельная с прямым кожухомСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ
покрытие контактов - золото
маркировка - "РРС3-32А-9В"
масса - 23 г

Розетка кабельная с прямым кожухомСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ
покрытие контактов - золото
маркировка - "РРС3-32А-8В"
масса - 23 г

Розетка кабельная с угловым кожухомСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ, ГЕ0.364.215 ТУ1
покрытие контактов - золото
масса - 22 г

технические условия - РЮМК.430420.020 ТУ
масса - 29.5 г

технические условия - РЮМК.430420.060 ТУ
масса - 2.3 г

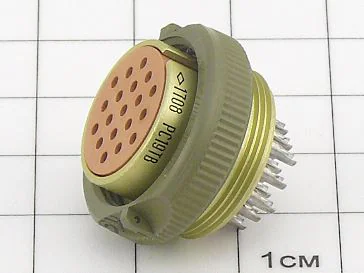

Розетка кабельная резьбового сочленения, без кожухаСоединители типа РС предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Соединители с металлическим кожухом изготавливаются в экранированном и неэкранированном варианте.Покрытие контактов в соединителях:РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото,РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
технические условия -  АВ0.364.047 ТУ
покрытие контактов - серебро
масса - 9 г

технические условия - СЦНК.434410.031 ТУ
масса - 9.5 г

Розетка кабельная с угловым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМ14КУН4Г1В1
покрытие контактов - серебро
масса - 23 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 6 г

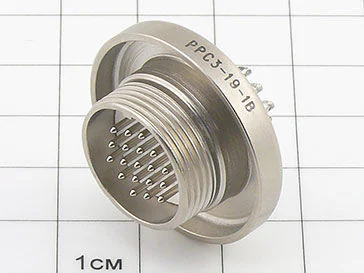

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ
покрытие контактов - никель
маркировка - "РРС3-19-1В"
масса - 22 г

Розетка кабельная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД27КПЭ7Г5В1
покрытие контактов - серебро
масса - 44 г

Вилка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
функциональный аналог - 2РМД27КПН19Ш5В1
покрытие контактов - серебро
масса - 51 г

технические условия - СЦНК.434410.031 ТУ
покрытие контактов - серебро
масса - 14 г

Розетка приборная с прямым патрубком для неэкранированного кабеляСоединители типа ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов с амплитудным значением напряжения до 850 В.Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - серебро (для изделий с индексом "Н" - никель)
технические условия - НКЦС.434410.504 ТУ
маркировка - "ШР20ПК4НГ4-К" (пр-во Элекон)
масса - 55 г

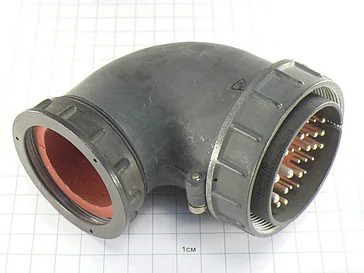

Вилка кабельная с угловым патрубком для экранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия -  ГЕ0.364.120 ТУ
масса - 285 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 1 г

технические условия - РЮМК.430420.060 ТУ
масса - 3.25 г

масса - 134 г

Соединители (вилки герметичные двухсторонние) типа 2РМГП, 2РМГПД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Вилки 2РМГП сочленяются с розетками типа 2РМТ, вилки 2РМГПД - с розетками 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  бР0.364.103 ТУ
масса - 114 г
