Соединители электрические – Страница 67

Розетка приборная с прямым патрубком для неэкранированного кабеляСоединители типа ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов с амплитудным значением напряжения до 850 В.Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - серебро (для изделий с индексом "Н" - никель)
технические условия - НКЦС.434410.504 ТУ

Вилка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АШДК.434410.060 ТУ
масса - 132 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия -  ГЕ0.364.215 ТУ
покрытие контактов - никель
маркировка - "РРС3-10-1В"
масса - 15 г

Соединители электрические прямоугольные типа СНП333 для печатного монтажа высокой плотности на базе соединителей СНП268 экранированные и неэкранированные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 100 В (амплитудное значение) специального и общего назначения. Соединители являются аналогом серии D-SUB повышенной плотности DHR, DHS.
технические условия - РЮМК.430420.023 ТУ
масса - 27.5 г

Соединители электрические прямоугольные типа РП14, РП14А предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.Соединители (вилки и розетки) имеют направляющие элементы-ловители:- РП14 используются для внутреннего монтажа,- РП14А (корпусные) для наружного монтажа, оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка.Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах.Контакты вилок и розеток - "плавающие".По умолчанию соединители изготавливаются в варианте 2, если не оговорено дополнительно.
технические условия -  бРО.364.024 ТУ
масса - 14 г

Вилка приборная герметичная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  ГЕ0.364.140 ТУ
масса - 113 г

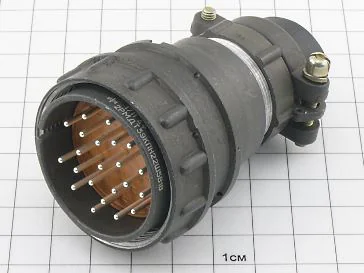

Вилка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД39КПН22Ш5В1
покрытие контактов - серебро
масса - 84 г

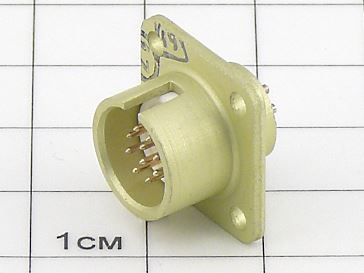

технические условия - СЦНК.434410.031 ТУ
масса - 11 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 1 г

Розетка кабельная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМ14КПЭ4Г1А1
покрытие контактов - золото
масса - 18 г

Вилка приборная герметичная без кожухаСоединители типа РРС предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (РРС 3,4,5) и негерметичной кабельной розетки РРС3, герметичного перехода РРС6 с 2-мя кабельными розетками РРС3. Ответными частями вилок РРСЗ (4-х и 7-ми контактных) являются розетки РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью резинового уплотнительного кольца и гайки, вилки PPC5 - с помощью резинового уплотнительного кольца и винтов.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от неправильного сочленения одинаковых диаметров. Сочленение соединителей резьбовое. Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки без кожуха.
технические условия - НКЦС.434410.104 ТУ
покрытие контактов - никель
масса - 29 г

Соединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АШДК.434410.060 ТУ
масса - 254 г

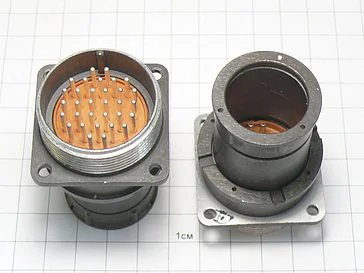

Вилка приборная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД33БПЭ32Ш5В1
покрытие контактов - серебро
масса - 55 г

Соединители электрические прямоугольные типа РП10 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.
технические условия -  бРО.364.025 ТУ
масса - 12 г

Соединители электрические прямоугольные типа РП10 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.
технические условия -  бРО.364.025 ТУ
масса - 15 г

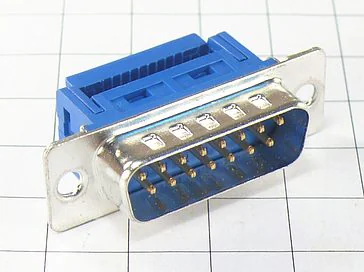

масса - 7 г

масса - 8 г

Вилка кабельная с угловым патрубком для экранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АШДК.434410.060 ТУ
масса - 52 г

технические условия - РЮМК.430420.100 ТУ
масса - 1 г

Вилка кабельная водонепроницаемая в угловом корпусеВодонепроницаемые соединители типа РБН1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсных токов при напряжении до 700 В (амплитудное значение). Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АСЛР.434410.020 ТУ
маркировка - "РБН1-30-2Ш2-В-К" (пр-во Элекон)
масса - 760 г
