Соединители электрические – Страница 69

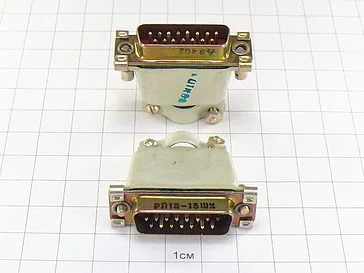

Соединители электрические прямоугольные типа РП10 внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки.
технические условия -  бРО.364.025 ТУ
масса - 96 г

Вилка приборная герметичная
технические условия -  ГЕ0.364.144 ТУ
покрытие контактов - химникель
масса - 57 г

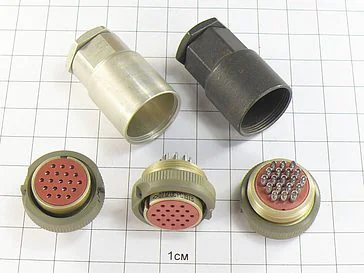

Розетка кабельная резьбового сочленения, с кожухомСоединители типа РС предназначены для работы в электрических цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Соединители состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя. Поляризация корпусов соединителей - одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Соединители с металлическим кожухом изготавливаются в экранированном и неэкранированном варианте.Покрытие контактов в соединителях:РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото,РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
технические условия -  АВ0.364.047 ТУ, бР0.364.045 ТУ
покрытие контактов - серебро
маркировка - "ОСРС19ТВ"
масса - 18 г

Розетка кабельная с прямым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия - АШДК.434410.062 ТУ
функциональный аналог - 2РМД45КПН50Г8В1
покрытие контактов - серебро
масса - 138 г

Соединители низкочастотные прямоугольные типа СНП268 для печатного и объёмного монтажа (аналоги соединителей D-SUB и соединителей СНП101 НЩО.364.002ТУ) врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении амплитудой до 250В и силе тока до 3А, в радиоэлектронной аппаратуре общепромышленного и бытового применения.
технические условия - БСАР.434410.005 ТУ
масса - 40 г

Соединители типа РРН29 и РРН30 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители состоят из герметичной приборной вилки РРН29 или РРН30 и негерметичной кабельной розетки РРН29.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов. Приборные вилки изготавливаются без кожуха, кабельные розетки - с прямым или угловым кожухом или без кожуха.Количество контактов - 4.
технические условия -  ГЕ0.364.216 ТУ

Соединители типа РРН29 и РРН30 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.Соединители состоят из герметичной приборной вилки РРН29 или РРН30 и негерметичной кабельной розетки РРН29.Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов. Приборные вилки изготавливаются без кожуха, кабельные розетки - с прямым или угловым кожухом или без кожуха.Количество контактов - 4.
технические условия -  ГЕ0.364.216 ТУ

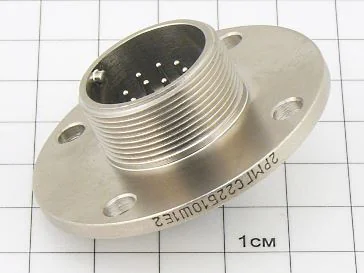

Вилка приборная герметичная с прямым патрубком для экранированного кабеляСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  бР0.364.103 ТУ
масса - 36 г

Вилка приборная герметичная без кожухаСоединители типа 2РМГ, 2РМГД (вилки герметичные) предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля или без патрубка.Вилка 2РМГ сочленяется с розеткой типа 2РМТ,вилка 2РМГД - с розеткой 2РМТД, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - химникель.
технические условия -  бР0.364.103 ТУ
масса - 55 г

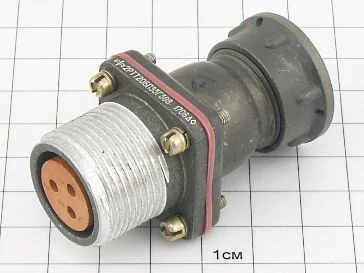

Розетка приборная с прямым патрубком для экранированного кабеляСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия -  ГЕ0.364.120 ТУ
масса - 50 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ
масса - 3 г

Розетка приборная с прямым патрубком для неэкранированного кабеляСоединители типа ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов с амплитудным значением напряжения до 850 В.Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.Сочленение соединителей - резьбовое,поляризация корпусов - одношпоночная,покрытие контактов - серебро (для изделий с индексом "Н" - никель)
технические условия - НКЦС.434410.111 ТУ
масса - 252 г

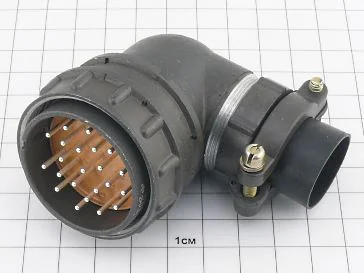

Вилка кабельная с угловым патрубком для неэкранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД39КУН22Ш5В1
покрытие контактов - серебро
масса - 88 г

Вилка кабельная с кожухом
технические условия - НКЦС.434410.114 ТУ
масса - 16 г

Вилка приборная без патрубкаСоединители типа 2РТТ пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть - с прямым или угловым патрубком.Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.Покрытие контактов - серебро.
технические условия - АШДК.434410.060 ТУ
масса - 50 г

технические условия - РЮМК.430420.047 ТУ
масса - 2 г

Соединители электрические прямоугольные типа СНП346 для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.Соединители СНП346 являются аналогами зарубежных серий PLS, PLD, PBS, PBD, BLS, BLD, PLH, PLHD с шагом контактов 2.54 мм.
технические условия - РЮМК.430420.019 ТУ

Соединители электрические прямоугольные типа СНП347 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения и используются для соединения печатных плат с плоским ленточным кабелем.Хвостовики контактов розетки предназначены для монтажа на плоский ленточный кабель методом врезания при запрессовке, хвостовики контактов вилки – для прямого и углового печатного монтажа.Соединители являются аналогами соединителей серии IDC, IDCC, BH, SCM, DS1011, DS1013, DS1016 с шагом 2.54 мм.
технические условия - РЮМК.430420.021 ТУ
масса - 7.75 г

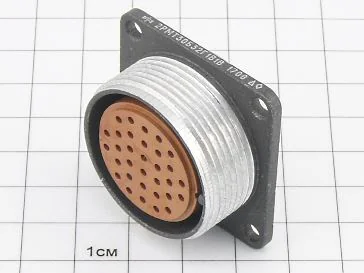

Розетка приборная без патрубкаСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМ30Б32Г1В1
покрытие контактов - серебро
масса - 35 г

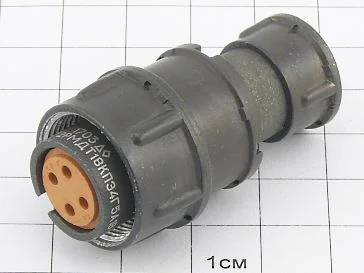

Розетка кабельная с прямым патрубком для экранированного кабеляСоединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Соединители состоят из кабельных и приборных вилок и розеток.Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
технические условия -  ГЕ0.364.126 ТУ
функциональный аналог - 2РМД18КПЭ4Г5А1
покрытие контактов - золото
масса - 23 г
